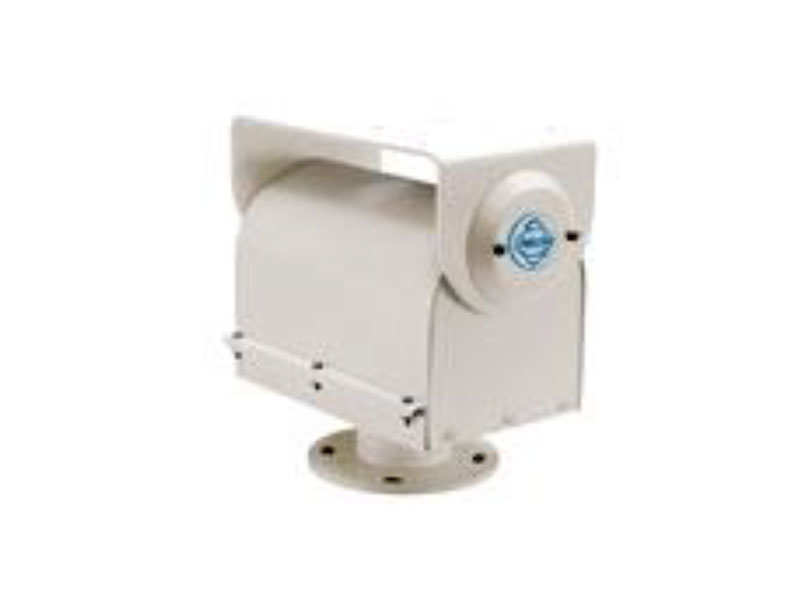

HPTZ-3501重型之萬能迴轉台
重型萬能迴轉台
HPTZ-3501 系列專門設計為重型之萬能迴轉台；重型萬能 迴轉台之垂直載重更可達 35Kg（水平載重可達 50Kg），可因 應系統現場運用之需求。本產品在出廠時已配置 2M 電纜，滿足 系統移機時電纜損耗，並採用裸線方式，讓現場施工配線更為 簡易。
重型萬能迴轉台
HPTZ-3501 系列專門設計為重型之萬能迴轉台；重型萬能 迴轉台之垂直載重更可達 35Kg（水平載重可達 50Kg），可因 應系統現場運用之需求。本產品在出廠時已配置 2M 電纜，滿足 系統移機時電纜損耗，並採用裸線方式，讓現場施工配線更為 簡易。
規格
- 型號:HPTZ-3501
- 水平運轉角度 :0 ~ 355°；角度可調
- 垂直運轉角度 :±90°；角度可調
- 巡曳速度:5.5°/sec, 60Hz; 4°/sec, 50Hz (平均值)
- 最大負載:垂直負載能力 35 公斤 (約 77 磅，中心位置) (BS-301A 除外)
- 培林:水平: 重承載滾珠軸承/垂直: 含油軸承
- 安裝方式:正載或倒吊使用
- 控制線:6 芯裸線（標準功能: 左、右、自動、馬達共地、上及下）
- 外觀結構:鋁合金裝置及平臺；乳白色烤漆
- 消耗功率:18 W (maximum)/AC 110V
- 電源輸入:AC 24V 或 AC 110V 或 AC 220V 可選購
- 操作環境:完全密封可供室內/室外全天候使用
- 防水防塵認證:IP68(大冷試 IP91085 號)
- 尺寸大小:30 (L) x 15 (w) x 27 (H) cm
- 重量:約 12 公斤
另有多樣控制器及解碼器可供長距離監控之用
- 訂貨指南 （型號及電壓）
- HPTZ-324, 24 VAC
- HPTZ-301, 120 VAC
- HPTZ-302, 220 VAC
- 桌上型控制器(單門控制)
- GU-100-24V 24 VAC in/out
- GU-100-110V 120 VAC in/out
- GU-100-220V 220 VAC in/out
- 型號後加 V 調速型控制器
解碼器(另有多門控制器供應)
- HBS-6110, 120 VAC 或 220VAC 或 24VAC
- BS-6120, 120 VAC 或 220VAC 或 24VAC
- 絞線式 RS-485, 1.2Km（視電纜規格）有效傳輸距離
- 同軸式 Coaxial, 750m（視電纜規格）有效傳輸距離
