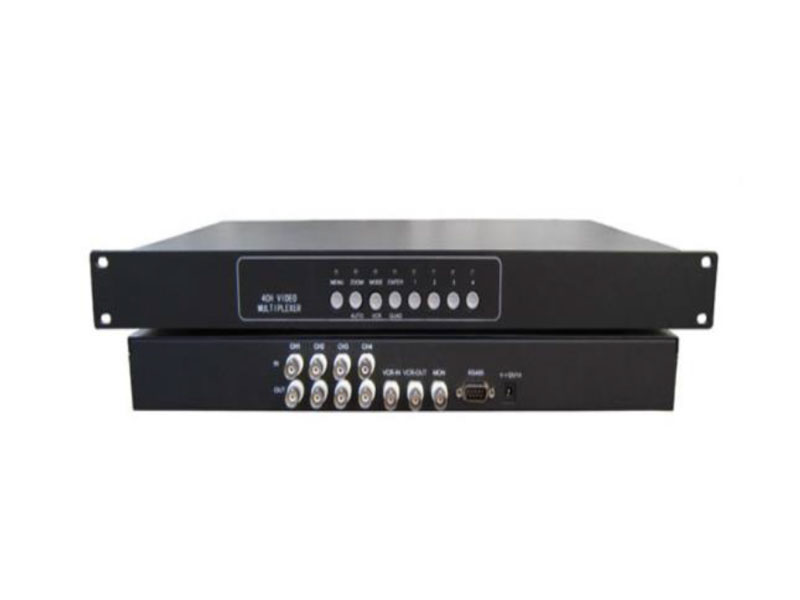

機架型四畫面分割器
機架型四畫面分割器
主要特點：
機架級四畫面分割器，全實時顯示1,2,4畫面顯示;高解析720 * 576分辨率，支持軟件控制，485 遠程控制，多台級聯控制功能，標準機架安裝型。
- 720 * 576 高解析度。
- 1,2,4 多畫面顯示。
- 485 控制，支持電腦，鍵盤多種控制方式
- 帶放大分配輸出電路，傳輸 500 米無衰減
- 畫中畫顯示位置可調，並且通道可調
- ZOOM 電子放大，通過按左右和畫面丟失報警記錄
- 屏幕位置可調整和報警時間長短可以設置。
- 可定制帶 VGA 輸出接口型，用於 VGA 顯示設備
- 並可根據用戶需求定制特殊功能畫面分割
機架型四畫面分割器
主要特點：
機架級四畫面分割器，全實時顯示1,2,4畫面顯示;高解析720 * 576分辨率，支持軟件控制，485 遠程控制，多台級聯控制功能，標準機架安裝型。
- 720 * 576 高解析度。
- 1,2,4 多畫面顯示。
- 485 控制，支持電腦，鍵盤多種控制方式
- 帶放大分配輸出電路，傳輸 500 米無衰減
- 畫中畫顯示位置可調，並且通道可調
- ZOOM 電子放大，通過按左右和畫面丟失報警記錄
- 屏幕位置可調整和報警時間長短可以設置。
- 可定制帶 VGA 輸出接口型，用於 VGA 顯示設備
- 並可根據用戶需求定制特殊功能畫面分割
產品規格
- 型號: PMG-V04-IU
- 信號系統 :NTSC / PAL
- 畫質像素: PAL：720×576，NTSC：720×480
- 視頻輸入 :4 路，帶有兩路同步輸出，BNC（1.0Vp-p，75Ω）
- 視頻輸出 :1 路，BNC（1.0Vp-p，75Ω）
- 輔助視頻輸出 :1 路，帶切換功能，BNC（1.0Vp-p，75Ω）
- 錄像輸入: BNC（1.0Vp-p，75Ω）/ S-VHS
- 報警輸入: 4 路 TTL 高低電平輸入, 每一路攝像機配一個輸入端子
- 報警輸出 :1 路，開或閉
- 報警方式 :視頻丟失報警，視頻移動報警，外部報警
- 報警持續時間 :可編程 2〜999 秒，初始化值為 4 秒
- 報警方式 :視頻丟失報警，視頻移動報警，外部報警
- 畫面顯示方式 :順序切換，單畫面，畫中畫，四畫面畫面凍結功能
- 通訊 I/O :RS232 / RS485
- 電源: DC12V，18W
- 工作條件 : -10℃〜50℃（相對濕度：最大 95％）
- 外罩結構 :鋁擠型外殼
- 外形尺寸 :440mm(L) x 200mm(W) x45mm(H)
- 重量 : 2.8 公斤
